Jak zmierzyć rozstaw przyłączy grzejnika? Poradnik krok po kroku

Aby zmierzyć rozstaw przyłączy grzejnika, należy wyznaczyć odległość pomiędzy osiami króćców – od środka jednego do środka drugiego – a wynik podać w milimetrach. Taki pomiar rozstrzyga o dopasowaniu urządzenia do instalacji i pozwala uniknąć przeróbek. W dalszej części poradnika wyjaśniamy krok po kroku, jak zrobić to precyzyjnie i na co zwrócić uwagę przed zakupem.

Rozstaw przyłączy – co to takiego i skąd się bierze?

Określenie „pipe centres” w języku technicznym oznacza właśnie rozstaw przyłączy – czyli odległość dzielącą oś lewego króćca od osi prawego. Ta wartość bezpośrednio decyduje o tym, czy grzejnik „usiądzie” na istniejących rurach bez konieczności przesuwania ich czy dorabiania kolanek. Wymiar nie jest przypadkowy: producenci precyzyjnie podają go w kartach katalogowych i od niego uzależniają dobór zaworów.

W praktyce wyróżnia się kilka powtarzalnych standardów. Najczęściej spotykany rozstaw dolnego przyłącza typu V wynosi 50 mm. W instalacjach z podejściem bocznym dominują wartości 300 mm, 500 mm lub 600 mm. W grzejnikach łazienkowych, zwłaszcza drabinkowych, można natknąć się także na warianty pośrednie – przykładowo 460 mm – dlatego odruchowe założenie standardu bywa zwodnicze.

Jak się przygotować do pomiaru rozstawu?

Dokładny odczyt zaczyna się od uporządkowania przestrzeni wokół przyłączy. Trzeba zdjąć maskownice, odsunąć meble i wyczyścić okolice króćców – kurz, nalot czy pozostałości farby potrafią przesunąć miarkę o ułamek milimetra, a ten w montażu ma znaczenie. Gdy grzejnik był wcześniej używany, warto odczekać aż ostygnie, bo gorąca powierzchnia utrudnia swobodne operowanie taśmą i markerem.

Niezbędne akcesoria to przede wszystkim sztywna taśma miernicza z podziałką milimetrową, poziomnica oraz coś do notowania. Przydaje się również suwmiarka – pozwala precyzyjnie wyznaczyć środek króćca i zmierzyć jego średnicę. Oto co warto mieć pod ręką przed rozpoczęciem:

• taśma miernicza o długości 3–5 m i marker wodoodporny,
• poziomnica do kontroli równoległości taśmy względem podłogi,
• suwmiarka cyfrowa lub zegarowa,
• kartka i długopis do zapisania co najmniej trzech odczytów,
• prosty pasek sztywnego kartonu – sprawdza się jako prowadnica.

Jak krok po kroku zmierzyć rozstaw przyłączy grzejnika?

Całą procedurę wykonuje się szybko, ale rutyna nie zastąpi uwagi. Najpierw gaśnie się ogrzewanie i usuwa osłony, by odsłonić króćce. Potem, posługując się suwmiarką lub po prostu przykładając marker do krawędzi otworu, wyznacza się punkt centralny lewego przyłącza. Ten sam manewr powtarza się po prawej stronie. Pomiaru dokonuje się od osi do osi, nigdy od zewnętrznych krawędzi rur czy śrubunków.

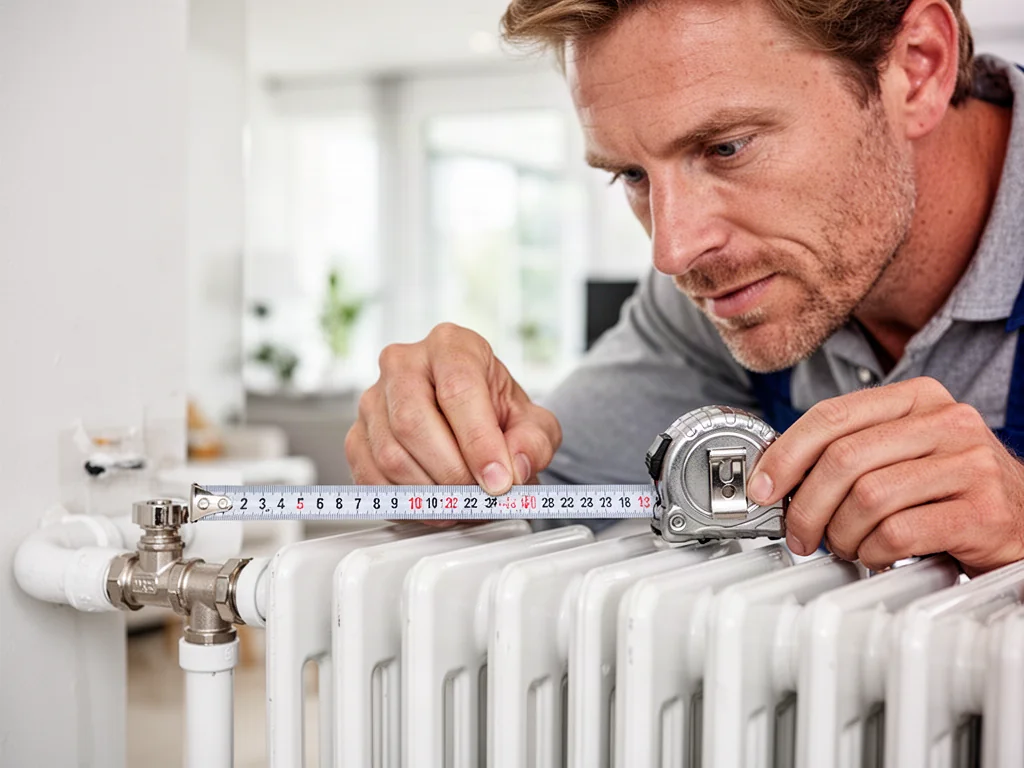

Mierz od środka lewego króćca do środka prawego – producenci opisują ten dystans jako „pipe centres”.

Taśmę mierniczą układa się równolegle do podłogi, najlepiej na wysokości środków obu przyłączy. Prowadnica z kartonu pomaga utrzymać linię prostą i eliminuje ukośne przekłamania. Odczyt zapisuje się natychmiast w milimetrach. Czynność warto powtórzyć trzykrotnie: raz od lewej do prawej, raz od prawej do lewej, a ostatni raz z dociśniętą prowadnicą. Z trzech wyników wyciąga się średnią – ten rezultat staje się bazą do doboru grzejnika.

Na koniec zapisuje się też odległość osi króćca od lica ściany, zwaną „wall to pipe centres”. Ten drobny szczegół rozstrzyga, czy głowica termostatyczna zmieści się bez kolizji z tynkiem i czy rury nie będą wymagały odginania.

Dolne V czy boczne – gdzie przyłożyć miarkę?

W podłączeniu dolnym 50 mm oba króćce znajdują się w podstawie grzejnika, blisko siebie. Wtedy taśmę układa się poziomo na wysokości ich osi, kontrolując poziomnicą równoległość do posadzki. Przy podejściu bocznym dystans pomiędzy zasilaniem a powrotem jest zwykle większy i może odpowiadać zewnętrznemu obrysowi korpusu, choć nie należy sugerować się szerokością obudowy – liczy się wyłącznie środek przyłącza.

Jak uwzględnić zawory i głowicę?

Sam rozstaw króćców to dopiero połowa planu montażowego. Do wymiaru trzeba dodać szerokość zaworów oraz głowicy termostatycznej – w przeciwnym razie zestaw może nie zmieścić się w przewidzianym miejscu. Producenci często podają orientacyjne wartości dodatku (np. po 40 mm na stronę), ale bezpieczniej jest zmierzyć realny gabaryt wybranych podzespołów i zsumować go z rozstawem. W ten sposób uzyskuje się całkowitą szerokość zestawu, którą porównuje się z dostępną przestrzenią na ścianie.

Najczęstsze błędy przy pomiarze i sposoby na ich uniknięcie

Pospiech i brak poziomicy to najczęstsze źródła rozbieżności. Nawet lekkie pochylenie taśmy o kilka stopni potrafi dodać lub odjąć milimetry, które później uniemożliwiają swobodne spasowanie rur. Poważnym błędem jest też mierzenie od zewnętrznych krawędzi króćców zamiast od ich osi. Taki odczyt daje zafałszowany, zwykle zawyżony wynik i skutkuje zamówieniem grzejnika z niewłaściwym rozstawem.

Kolejna pułapka to pomiar tylko raz. Pojedynczy odczyt może być przypadkowy – drgnięcie dłoni, nierówne przyłożenie taśmy albo kurz na krawędzi rury wypaczają rezultat. Dwa–trzy pomiary, najlepiej w przeciwnych kierunkach, szybko eliminują wątpliwość. Zaniedbanie dokumentacji również mści się po kilku dniach: zapisanie surowego wymiaru i zrobienie telefonem zdjęcia z przyłożoną miarką oszczędza powtórnej wizyty przy instalacji.

Od wymiaru do montażu – co dalej z wynikiem?

Uzyskany rozstaw w milimetrach staje się podstawowym filtrem przy wyborze nowego grzejnika. Wystarczy skonfrontować go z rubryką „rozstaw przyłączy” w karcie technicznej produktu. Jeżeli wymiana odbywa się „sztuka za sztukę” i nie planuje się ingerencji w rury, wybór modelu o identycznym dystansie między króćcami to gwarancja, że montaż przebiegnie bez kucia ścian i przedłużania przewodów.

Gdy zapisany wynik odbiega od typowych standardów, z pomocą przychodzą złączki kompensacyjne. Potrafią skorygować rozstaw nawet o 25 mm, a w wariancie „S” umożliwiają skompensowanie większych różnic. Mimo to lepiej traktować je jako plan B – im bliżej naturalnego wymiaru instalacji, tym stabilniejsze i bardziej estetyczne połączenie.

Na etapie montażu warto kierować się sprawdzoną kolejnością działań:

1. przenieść narysowane na ścianie osie przyłączy i upewnić się, że pokrywają się z rurkami,
2. wstępnie przykręcić zawory, kontrolując poziomicą, czy wszystko trzyma linię,
3. zawiesić grzejnik na uchwytach i dopiero wtedy skręcić śrubunki, nigdy na odwrót,
4. odpowietrzyć układ zaraz po napełnieniu wodą, aby uniknąć spadku wydajności.

Po uruchomieniu ogrzewania dobrze jest przez kilka dni sprawdzać, czy na złączkach nie pojawia się wilgoć. Nawet minimalna nieszczelność przy źle dobranym rozstawie prowadzi do korozji i osłabienia ciśnienia w instalacji.

Pomiar w praktyce – ściągawka parametrów i wskazówek

W codziennej praktyce monterzy posługują się krótką tabelą, która zbiera kluczowe wielkości i podpowiada, na co zwrócić uwagę. Wpisanie do niej własnych odczytów z mieszkania daje jasny obraz sytuacji przed zakupem i znacznie przyspiesza rozmowę ze sprzedawcą.

Wynik z tabeli konfrontuje się nie tylko z katalogiem nowego grzejnika, ale również z przestrzenią wokół – odstęp od podłogi i parapetu powinien wynosić 10–12 cm, a odległość płyty od ściany około 3 cm, by swobodna cyrkulacja powietrza nie była zaburzona. W przypadku grzejników jednopłytowych, które mają zaledwie 6 cm grubości, te kilka centymetrów odstępu całkowicie wystarcza.

Warto też od razu zmierzyć rozstaw w innych pomieszczeniach, jeżeli planuje się kompleksową wymianę ogrzewania. Raz zapisany zestaw danych – pipe centres, wall to pipe centres i szerokość zaworów – posłuży za wzór przy doborze kolejnych modeli i pozwoli zachować spójność wizualną całej instalacji.

Kiedy pomiar to za mało – dodatkowe kontrole przed montażem

Nawet perfekcyjnie dopasowany rozstaw przyłączy nie uratuje instalacji, która jest zapowietrzona lub skorodowana. Przed zawieszeniem nowego grzejnika dobrze jest sprawdzić drożność rur sprężonym powietrzem i ocenić stan uszczelek. W instalacjach dwururowych, gdzie woda płynie rurą zasilającą i wraca powrotną, niewłaściwa kolejność podłączenia – czyli zamiana góry z dołem – obniża moc kaloryfera o około 30–40%.

W grzejnikach żeliwnych i żeberkowych często przyłącza są wyprowadzone z boku, a typowy rozstaw waha się pomiędzy 500 a 600 mm. Przy wymianie takiego starego urządzenia na nowoczesny grzejnik płytowy lub dekoracyjny różnicę kompensuje się złączkami S. Podobnie w łazienkach – drabinki z dolnym odejściem 50 mm są dziś najłatwiej dostępne, jednak jeżeli ściana ma wyprowadzenia inaczej rozstawione, konieczne będzie użycie konsoli przyłączeniowej z odpowiednimi zaciskami.

Standardowy rozstaw zaworów wynosi 50 mm, ale gdy pomiar wskazuje inną wartość, rozstaw zmienia się o 50 mm przy pomocy specjalnej złączki.

Oddzielną kwestią jest sposób prowadzenia rur – ze ściany, z podłogi czy po wierzchu. Wpływa on na to, czy wybierze się zawór prosty, kątowy czy osiowy. Grzejnik z podłączeniem centralnym dolnym wybacza drobne przesunięcia rur, podczas gdy model z bocznym zasilaniem narzuca sztywną geometrię. Zawsze należy porównać instrukcję producenta z własnym pomiarem, aby mieć pewność, że zestaw zaworów i grzejnik utworzą szczelną, stabilną całość.
